コンベアベルトの現場ブログ

関東工場のアプリケーションです

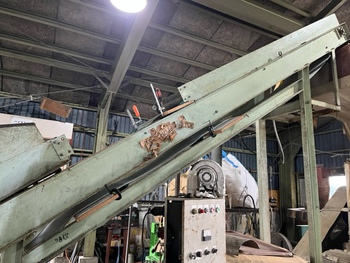

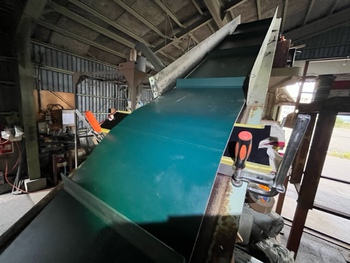

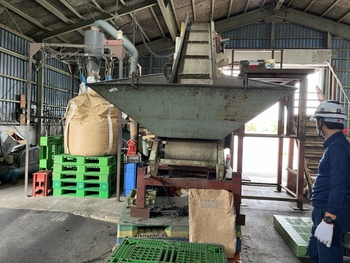

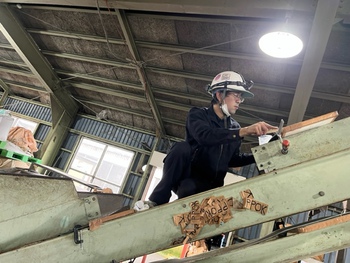

プラスチックを粉砕する機械に投入するコンベヤのベルト製作と交換工事を行いました。
コンベヤの傾斜がきつくベルトも横桟付きで重いので少し苦労しました。

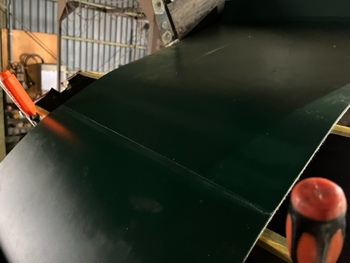

エンドレス時、プレス機をシャコマンで固定して滑り落ち防止とエンドレス部への負荷を軽減します。
　　　　　　　　　　　　　　　







　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

本社沼津工場のアプリケーションです

ベルトの表面に丸ベルトを横桟として取り付ける加工です
8Φのブルー丸ベルトを600ｍｍ巾で365ヵ所取り付けました
　　　　　　　　　　　　　　









　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

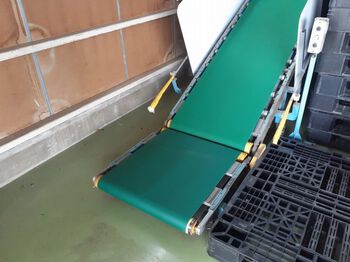

三郷営業所のアプリケーションです

テンションボルトとベルトの交換を行いました
物流倉庫内、荷物を１F⇔２Fに上げ下げするコンベヤです
テンションボルトが折れてしまった事により蛇行調整不能な状態(フレームにボルトを挟んで戻らないようにしている状態）で、ベルトが重なり合うように折れてしまっている状況でした
機長が短くプレス機が入らない為、自然加硫でのエンドレス作業です
正逆回転のコンベヤでしたが蛇行調整まで行い完了です
　　　　　　　　　　　　　　　








　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

三郷営業所のアプリケーションです

コンベヤベルトの更新と合わせてスクレーパー部と両サイドガイド部のスカートベルトも交換させていただきました。
ﾍﾞﾙﾄが付いている状態ですとｽｶｰﾄ交換が大変になる為、古ﾍﾞﾙﾄを外してｽｶｰﾄ、駆動側ｽｸﾚｰﾊﾟｰを最初に交換します

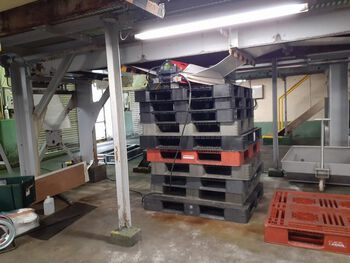

ｺﾝﾍﾞｱ上でのﾌﾟﾚｽ作業がスペース的に不可能な為、ﾊﾟﾚｯﾄを重ねその上でﾌﾟﾚｽを入れました
　　　　　　　　　　　　　　










　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

関東工場のアプリケーションです

ベルト表面への桟加工（プロファイル加工）の紹介です
搬送用樹脂ベルトたタイミングベルト等、様々形状や材質で任意の位置に取り付ける事ができます
　　　　　　　　　　　　　　　







　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

関東工場のアプリケーションです

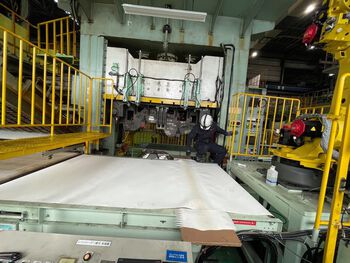

プレス工場ラインのベルトを交換させていただきました
搬送製品の温度が高く短期間でエンドレス部が傷んでいることから、古ベルトはスカイバーエンドレスですがフィンガーエンドレスにて対応させていただきました
　　　　　　　　　　　　　　　






　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

本社沼津工場の加工品紹介です

搬送物仕切り用の縦横桟加工です
ベルト裏面に蛇行防止ガイド取り付け後の表面加工になります
任意の位置に仮接着後、専用の機械で熱圧を加え製作します
　　　　　　　　　　　　　　　




　　　　　　


　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

坂戸営業所のアプリケーションです

樹脂ベルトからSUSネットへの改造案件になります
殺菌庫出口から出てきた包装麺の水滴を落とし、後のベルト劣化防止や画像検査機での水滴による誤作動の歩留まり防止になります
　　　　　　　　　　　　　　　








　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

坂戸営業所のアプリケーションです

ネットC/Vのベルト・各種製作品樹脂部品・出口スプロケット・入口ローラーの更新交換を行いました。
ネットが干渉するところの摩耗により、ネット交換と同時に各干渉部のパーツ交換をお勧めします。
　　　　　　　　　　　　　　









　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

本社沼津工場のアプリケーションです

ベルト表面に多列横桟付け加工を行いました
高周波ウェルダー機での加工になります
様々な設計仕様において製作対応させていただきます
　　　　　　




　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

関東工場のアプリケーションです

端周長ベルトへのガイド加工を紹介します
ベルト幅に対し長さが短くひっくりかえせないベルトへの専用ガイド加工機です
熱風を当てて、しっかり溶着させます
　　　　　　　　　　　　






　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

三郷営業所のアプリケーションです。

ローラーコンベヤ乗り継ぎ部のベルト交換を行いました
エアーシャワー室の上に設置されたコンベヤです
パレットを重ねて足場を作り作業させていただきました










　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。

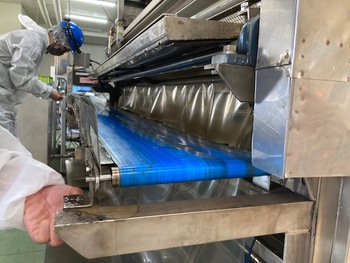

坂戸営業所のアプリケーションです

クッキー生地カット機のベルトを交換しました
ベルト幅800ｍｍ×2180Lのフィンガーエンドレスです
機械内のローラーを外しコンベヤ先端部のスペースでプレスしました






　　コンベアベルトの交換・加工・現地対応など、お気軽にご相談ください。
